从缺失文件定位，恢复原目录后再编译
- 先备份工程，打开编译日志，区分找不到文件、字体或引擎错误，以及单纯的预览问题。
- 检查压缩包里是否有配套图片，不要只复制 TeX。确认主文档所在位置与图片目录关系。
- 把原图片按源码路径补回。本例恢复 images 目录，保留文件名与 TeX 原文。
- 使用合适的编译器重新编译。这份原包的本地通过方式为 XeLaTeX；有 fontspec 错误时先解决引擎问题。
- 查看新 PDF 并核对图表标题、坐标轴、单位和图注。文件路径修复后，仍需处理识别遗漏。
已有 TeX 时不必重新上传 PDF；下面的失败场景是在实际导出包的本地副本中有意复现。
同一原包：缺图失败，恢复文件后通过
先用实际 Doc2X 导出包完成本地编译，再在单独副本中只保留 TeX、遗漏图片，复现下面的错误。随后补回原 JPG，TeX 不作修改，重新编译成功。图像本身仍保留实际识别时的裁取范围。
实际缺图编译日志（节选）
! Unable to load picture or PDF file 'images/1_279_471_1061_604_0.jpg'.- 错误测试只改变本地副本中的图片文件是否存在，没有重新提交 OCR，也没有改写原 TeX。
- 缺图时 XeLaTeX 退出码为 1，没有生成 PDF；恢复原图片后退出码为 0，得到两页 PDF。

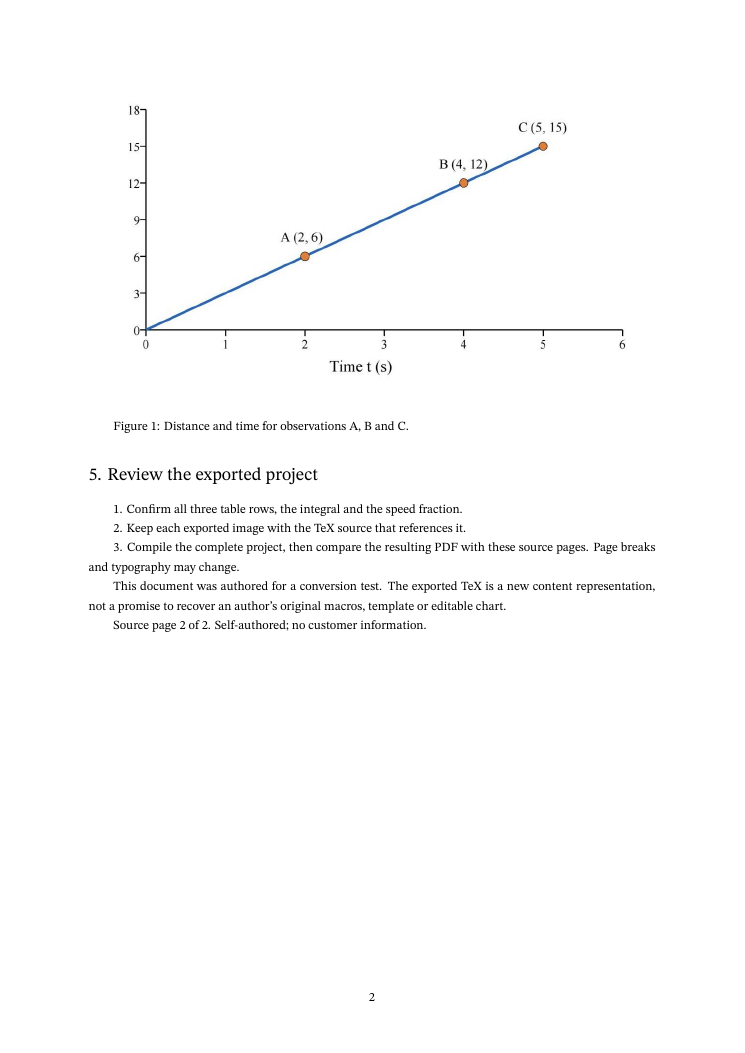

- 恢复后的 PDF 正文与完整包的编译结果一致；其图像 JPEG 流也与原始包内图像字节一致。

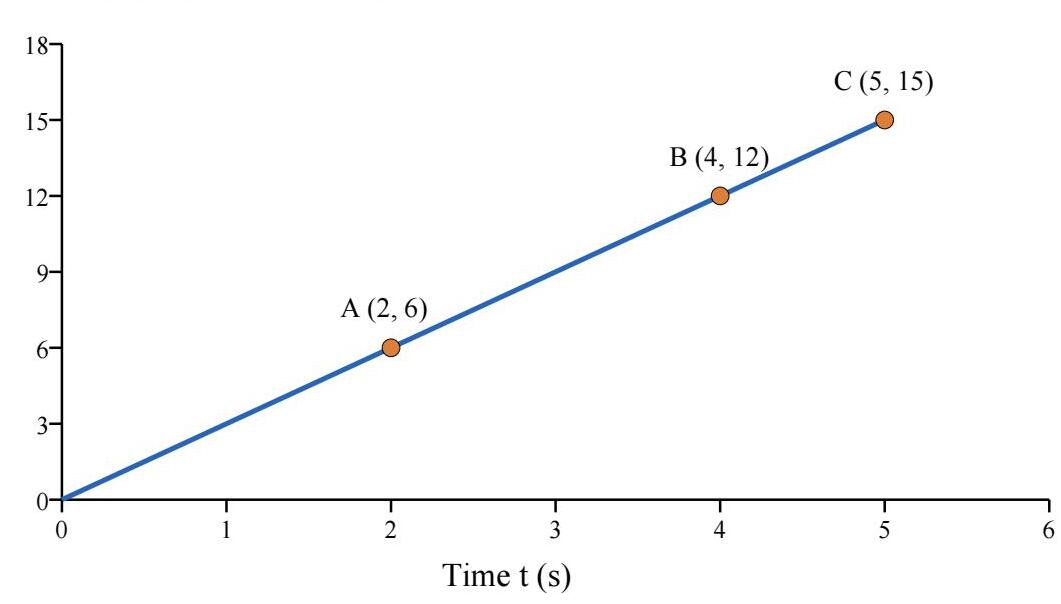

- 原 PDF 图表上方的“Distance s (m) | Constant-speed model: s = 3t”没有进入导出的 JPG 或 TeX 正文。三个点的标注和横轴仍可见；纵向距离的单位应回到原 PDF 核对。恢复图片路径只解决文件缺失，不会补回这行识别内容。
这是一份清晰的英文电子 PDF。原始 ZIP、TeX 和 JPG 均未改写，编译 PDF 由本地 XeLaTeX（TeX Live 2023）生成；本轮没有上传或在 Overleaf 云端编译。日志有字体替换和页边注释相关警告，标题字体、表格边框与分页发生变化。扫描件、手写、中文排版、参考文献数据库和原作者自定义宏未由本例验证。
先了解这几件事
先确认图片文件真实存在，再核对 TeX 中的路径和编译器。本例只有源码、没有 images 目录时，XeLaTeX 报告图片无法载入；补回原 JPG 后恢复编译，TeX 一字未改。若图片已显示但缺标题或单位，则要检查识别内容，重复改路径不会补回漏行。
- 实际复现
- 同一份原始 TeX：遗漏图片时失败，补回原图片后成功。
- 目录关系
- TeX 与 images 目录放在同一级，图片名称以原包为准。
- 错误顺序
- 先解决 fontspec 等前置错误，再检查图片无法载入。
- 内容核对
- 图片存在与图表信息完整是两件事；本例顶部单位说明缺失。
常用语法，逐段对照
原 TeX 中的实际图片引用
\includegraphics[max width=0.9\textwidth]{images/1_279_471_1061_604_0.jpg}保持与原包一致的目录和文件名。此导出的完整前言已加载图片与尺寸相关宏包；复制这一行到其他模板时，也要核对所需宏包。
文件恢复后仍需内容校对：补充单位的示意
Distance \(s\) (m); constant-speed model: \(s=3t\).这是对照原 PDF 后可添加的说明示例，不是原始导出内容，也没有暗中写入本页下载文件。它补充阅读信息，不会修复已经裁取的图像本身。
先分清“没有图片”的原因
| 现象 | 应先核对 | 本页证据范围 |
|---|---|---|
| 无法载入某个图片文件 | 目录、文件名与完整解压 | 本地缺图与恢复已实测 |
| fontspec 要求其他引擎 | 所用 LaTeX 编译器 | pdfLaTeX 失败、XeLaTeX 通过已实测 |
| 预览中没有图片但文件存在 | Normal / Fast [draft] 与查看器 | 依据 Overleaf 官方说明，未作云端实测 |
| 图像显示但标题或单位缺失 | 与原 PDF 的内容差异 | 本例确有图表顶部说明遗漏 |
先确认图片真的在工程里
相对路径只告诉编译器去哪里找文件，不会把图片内容自动写入 TeX。本例原始 ZIP 有一份 TeX 和一张 JPG；只复制源码会遗漏那张图片。
从主文档位置核对路径
把 TeX 与原 images 目录一起解压，逐项核对路径、大小写与扩展名。若调整目录结构，要同步修正引用；先用原包结构成功编译，再迁移到自己的多文件工程。
不要把前置错误当成图片问题
本例用 pdfLaTeX 时，fontspec 已经报错，尚未处理到图片。先处理最前面的有效错误；切换到合适引擎后再定位具体缺失文件。
区分草稿模式与文件缺失
Overleaf 官方说明中，Fast [draft] 模式可能不显示插图，查看器也可能造成仅预览异常。可以按官方步骤检查 Normal 模式和下载的 PDF；这类现象与本页有意遗漏图片的本地测试不同。
图片加载成功后，回到原稿核对
原 PDF 图表上方的“Distance s (m) | Constant-speed model: s = 3t”没有进入导出的 JPG 或 TeX 正文。三个点的标注和横轴仍可见；纵向距离的单位应回到原 PDF 核对。恢复图片路径只解决文件缺失，不会补回这行识别内容。
相关官方说明
遇到这些情况
- 重新导出仍然缺图
- 先检查是否又只复制了源码，或解压后移动了图片目录。对于本例的缺失文件问题，补回原图即可，无需重复 OCR。
- 改路径后仍提示 fontspec 错误
- 先核对编译器。此原包在本地用 XeLaTeX 通过，pdfLaTeX 在图片处理之前失败。
- 图片能显示，但图表单位不见了
- 检查原 PDF 与实际图像裁取范围。本例的顶部说明已在导出阶段遗漏，需要单独补充内容；改路径无法恢复。
常见问题
LaTeX 图片不显示，需要重新识别 PDF 吗？
如果只是缺少配套图片或路径不匹配，不需要。本例恢复原 JPG 后，未改写 TeX 就能编译。
为什么只拿 TeX 文件不能显示图片？
本例图片通过相对路径引用，内容保存在独立 JPG 中。需要同时保留 images 目录。
能生成 PDF，就能证明图片内容完整吗？
不能。本例成功编译仍缺少原图顶部单位说明。应查看图像内容并对照原 PDF。
本页复现了 Overleaf 云端缺图吗？
没有。失败与恢复在本地 XeLaTeX 测试，云端草稿模式与查看器部分引用官方排查说明。
